SD680電測儀系統

性能概述：

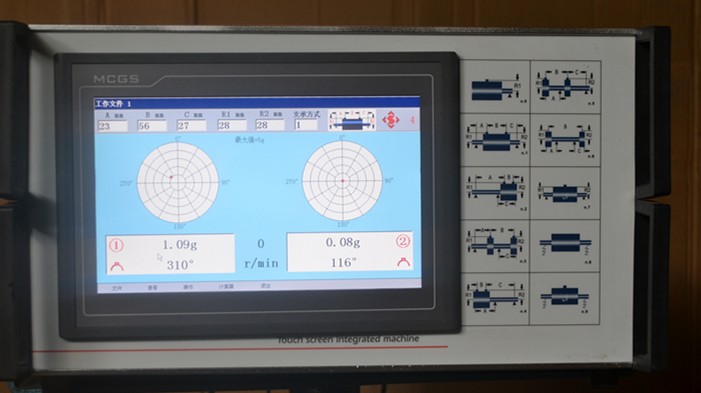

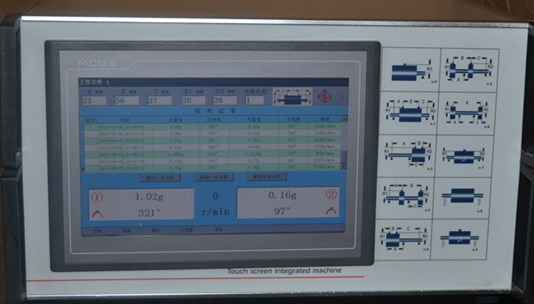

1、配置：    10寸液晶屏； Win CE操作系統

2、功能特性

   觸屏 操作：人機界面友好，操作更便捷。

   中英文顯示：顯示語言可選擇中文和英文。

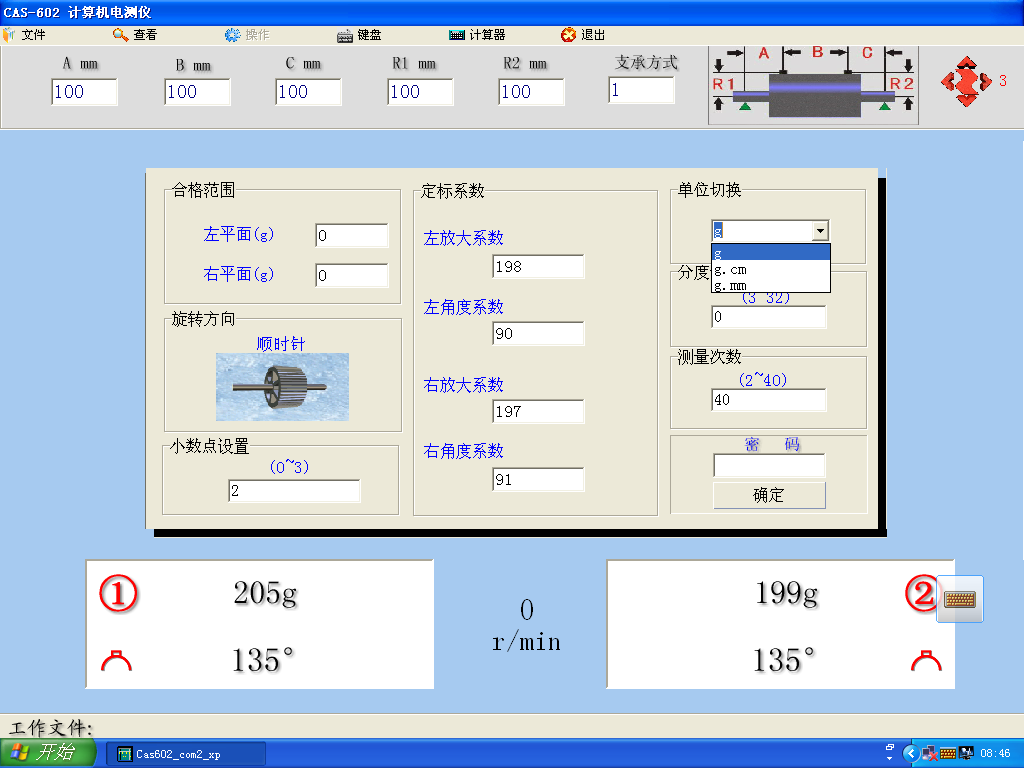

   界面 直觀： 測量值顯示是數字和矢量圖形的組合，矢量圖形能快速感觀不平衡的數量級便于設置各種等級，   所有系統參數有提示信息，包括參數定義和設置范圍。便于用戶快速入門。

 定標 方式：  靈活多樣，向?qū)е甘荆?biāo)過程任意執行，顯示原始數據， 數段達100段

 測量 方式：   可供選擇雙面平衡、單面平衡以及動靜平衡方式；可匹配軟硬支承平衡機

 支承 方式： 傳統的6種雙面支承和單面支承方式，適用范圍更廣泛。

  解算 方式：  具有數學模型和物理模型解算方式，適用于各種硬支承和軟支承平衡機。

傳感器檢測：配接各種速度、壓電傳感器，診斷傳感器是否有故障，避免工件的假平衡。

電補償方式：將普通轉子試為校驗轉子，調試方便，系統模型更符合實際狀況。

 分 度功能： 解決葉片轉子的平衡問題，直接顯示各葉片上的不平衡量。

 平衡量計算：依照ISO1940標準，輸入工件的相關參數可計算工件的合格不平衡。

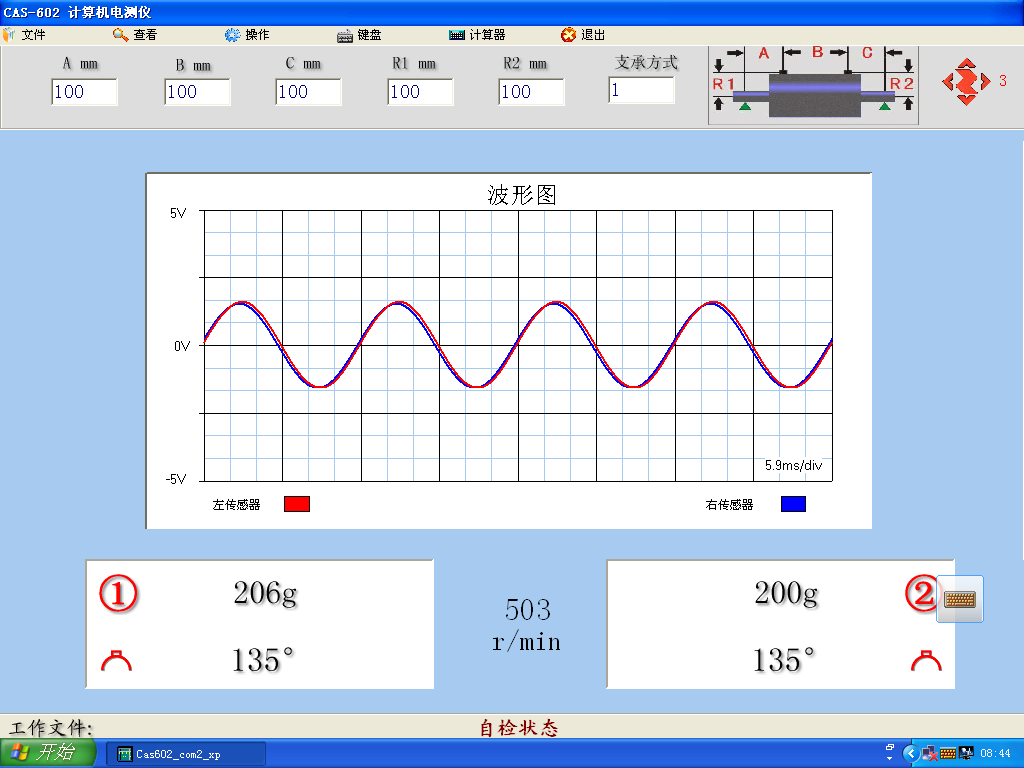

  波形 顯示：可以查看采集信號的波形幅度。

 數據 導出：測量數據可通過 USB導出。

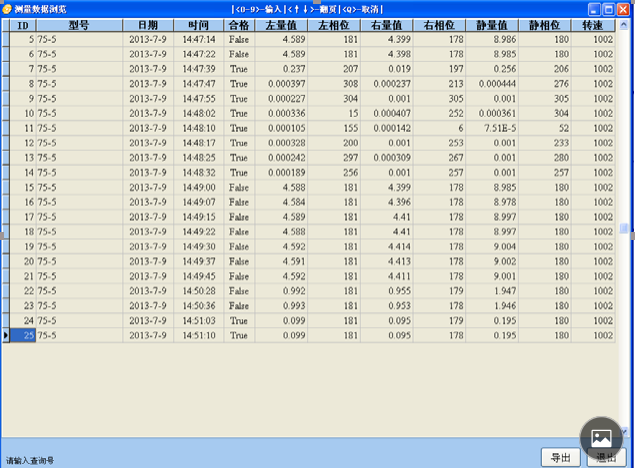

數據 保存：自動記錄歷史測量值，多組轉子數據可以保存，方便下次測量直接調出，數據庫方式海量存儲，轉子數據，夾具補償數據記錄數不限，測量記錄為10000條循環記錄。

3、技術參數：

轉速范圍：120-12000r/min
小分辨率：0.001mg
短時間測量： 3s
測量動態范圍1：100000
